一、概述

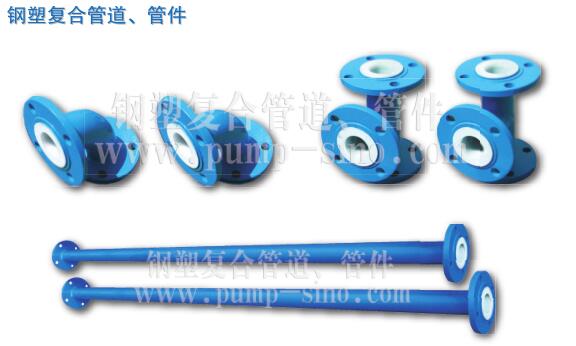

　　鋼塑復合管道及管件是由金屬薄壁管（管件），內襯工程塑料（PP）組合而成，使管道（管件）既有金屬的強度、剛度，又有塑料優良的耐腐蝕性能。適用于輸送各種工作壓力1Mpa、工作溫度80℃以內的腐蝕性介質。

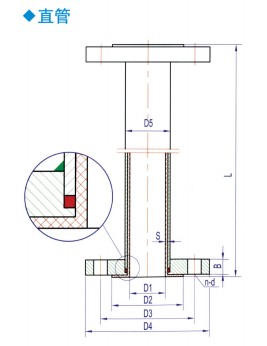

二、規格和尺寸

DN	D1	D2	D3	D4	D5	n-d	B	S	L
25	25	65	85	115	35	4-Ф14	16	2.5	100mm至4000mm可按用戶要求定制
32	31	75	100	140	42	4-Ф18	18	2.5
40	36	80	110	150	48	4-Ф18	18	3
50	48	95	125	165	60	4-Ф18	20	3
65	62	118	145	185	76	4-Ф18	20	3.5
80	74	130	160	200	89	8-Ф18	20	3.5
100	96	155	180	220	114	8-Ф18	22	4
125	121	180	210	250	140	8-Ф18	22	4
150	142	210	240	285	168	8-Ф22	24	6
200	193	265	295	340	219	8-Ф22	24	6

DN1/DN2	D11	D12	D13	n-d1	D21	D22	D23	m-d2	L
25/32	25	85	115	4-Ф14	31	100	140	4-Ф18	120
32/40	31	100	140	4-Ф18	36	110	150	4-Ф18	120
32/50	31	100	140	4-Ф18	48	125	165	4-Ф18	120
40/50	36	110	150	4-Ф18	48	125	165	4-Ф18	120
40/65	36	110	150	4-Ф18	62	145	185	4-Ф18	120
50/65	48	125	165	4-Ф18	62	145	185	4-Ф18	120
50/80	48	125	165	4-Ф18	74	160	200	8-Ф18	120
65/80	62	145	185	4-Ф18	74	160	200	8-Ф18	120
65/100	62	145	185	4-Ф18	96	180	220	8-Ф18	140
80/100	74	160	200	8-Ф18	96	180	220	8-Ф18	140
80/125	74	160	200	8-Ф18	121	210	250	8-Ф18	140
100/125	96	180	220	8-Ф18	121	210	250	8-Ф18	140
100/150	96	180	220	8-Ф18	142	240	285	8-Ф22	170
125/150	121	210	250	8-Ф18	142	240	285	8-Ф22	170
125/200	121	210	250	8-Ф18	193	295	340	8-Ф22	170
150/200	142	240	285	8-Ф22	193	295	340	8-Ф22	170

DN	D1	D2	D3	D4	D5	n-d	B	H
25	25	55	85	115	35	4-Ф14	16	90
32	32	65	100	140	42	4-Ф18	18	105
40	40	75	110	150	48	4-Ф18	18	110
50	48	85	125	165	60	4-Ф18	20	110
65	64	105	145	185	76	4-Ф18	20	120
80	73	120	160	200	89	8-Ф18	20	135
100	96	145	180	220	114	8-Ф18	22	165
125	121	175	210	250	140	8-Ф18	22	200
150	142	200	240	285	168	8-Ф22	24	200
200	193	255	295	340	219	8-Ф22	24	220

DN	D1	D2	D3	D4	D5	n-d	B	H
25	25	55	85	115	35	4-Ф14	16	90
32	31	65	100	140	42	4-Ф18	18	105
40	36	75	110	150	48	4-Ф18	18	110
50	48	85	125	165	60	4-Ф18	20	130
65	61	105	145	185	76	4-Ф18	20	120
80	73	120	160	200	89	8-Ф18	20	135
100	96	145	180	220	114	8-Ф18	22	165
125	121	175	210	250	140	8-Ф18	22	200
150	142	200	240	285	168	8-Ф22	24	175
200	193	255	295	340	219	8-Ф22	24	220

DN	D1	D2	D3	D4	n-d	B	H
25	24	55	85	115	4-Ф14	16	90
32	32	65	100	140	4-Ф18	18	105
40	40	75	110	150	4-Ф18	18	110
50	48	85	125	165	4-Ф18	20	130
65	64	105	145	185	8-Ф18	20	145
80	73	120	160	200	8-Ф18	20	135
100	96	145	180	220	8-Ф18	22	165
125	120	175	210	250	8-Ф18	22	200
150	142	200	240	285	8-Ф22	24	175
200	193	255	295	340	8-Ф22	24	220

DN	D1	D2	D3	D4	n-d	B	L
25	24	55	85	115	4-Ф14	16	50
32	30	65	100	140	4-Ф18	18	50
40	35	75	110	150	4-Ф18	18	60
50	48	85	125	165	4-Ф18	20	65
65	58	105	145	185	8-Ф18	20	70
80	73	120	160	200	8-Ф18	20	75
100	96	145	180	220	8-Ф18	22	80
125	120	175	210	250	8-Ф18	22	95
150	142	200	240	285	8-Ф22	24	105
200	193	255	295	340	8-Ф22	24	140

注：管道及管件的法蘭尺寸均按GB/T9119-2010,1.0MPa標準執行。

三、安裝施工要求

搬運

　　應輕起輕落，防止損壞塑料密封面。

起吊

　　空架管時要單根起吊，用支架逐根安裝，不允許將幾根管聯接后吊起，以免管端密封面損壞。

安裝

　　安裝過程中嚴禁敲擊密封面，法蘭聯接處應加耐蝕橡膠或四氟包復的軟墊片，擰緊螺栓時，應均勻?qū)ΨQ用力。還應注意管道應遠離火源1米以上，不要與蒸氣管道緊靠在一起。同時應根據使用的溫度設置熱力補償措施。

四、訂貨注意事項

1．訂貨時應告之輸送介質的化學性能、溫度、壓力（負壓須說明）及含固量等。
2．管道的長度可根據用戶的實際需要定制，也可根據用戶提供的管線圖由本公司配置。
3．本公司定制各類非標管件。
